1. 產品簡介

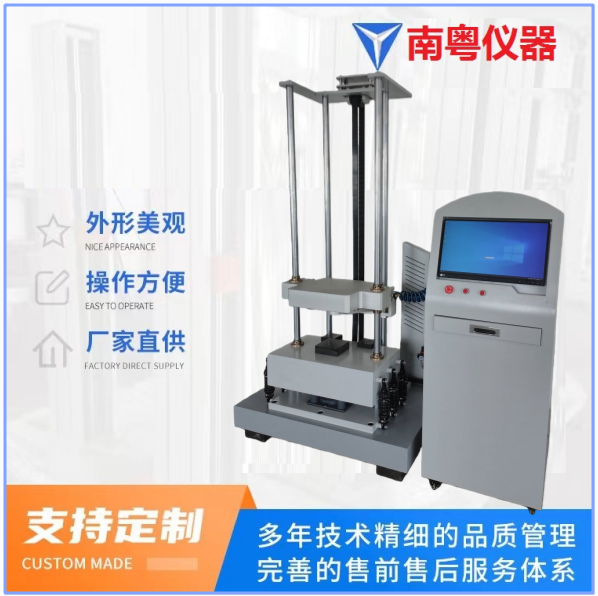

機械式沖擊試驗機主要適用于電子產品、電器.航空航天、船舶、軍工、儀器儀表.汽車部件、包裝箱.交通運輸等領域的抗沖擊試驗。通過選擇不同的波形發生器，可以進行半正弦波、后峰鋸齒波或方波等沖擊試驗。
設備滿足：GB/T2423-2008、GJB150、GJB360、GJB548、GJB1217、MIL-STD-202F、IEC-68-2-27、MIL-STD-810F、MIL-STD-883E等測試規范。
2. 產品性能參數
1 、采用伺服電機/電缸提升，高壓油液制動的自由跌落式沖擊機，
2 、采用氣液增壓、強力摩擦抱閘防二次沖擊制動功能；
3 、沖擊測量儀：單通道數據采集，可以同時進行兩個通道的加速度數據測量、存儲、報表打印、數據回調、 數據庫管理等功能。
4 、采用橡膠模塊，產生廣范的任意作用時間之半正弦波脈沖。
5 、可做包裝箱的等效落下試驗。
3. 技術參數
|
沖擊機主要參數
|
|
工作平臺
|
400×400 mm
|
|
最大負載
|
30KG
|
|
峰值加速度
|
半正弦波：20-- 600G
后峰鋸齒波：30—100G（選購）
方波：30---100G（選購）
|
|
設備尺寸
|
約1200x1200 x2300mm
|
|
設備總量
|
1860 kg
|
|
測量系統
|
|
輸入通道
|
2通道
|
|
采樣頻率
|
192KHz
|
|
電壓范圍
|
-10V--+10V
|
|
耦合方式
|
AC/DC/ICP
|
|
脈沖持續時間
|
5—100ms
|
|
最大加速度
|
500G
|
|
通訊接口
|
USB2.0
|
|
支持標準
|
ISO,MIL-STD-810，用戶自定義標準
|
|
操作系統
|
Microsoft Win7/10
|
|
系統加速度傳感器
|
|
輸出方式
|
電荷式
|
|
靈敏度
|
3.93pC/g
|
|
頻率范圍
|
0.5---12KHz
|
|
加速度范圍
|
±2500G
|
|
工作環境
|
-40~+160℃
|
|
其他說明
|
|
電源
|
AC 3相380V±10％ 5KVA
|
|
壓縮空氣
|
0.5-0.8Mpa
|
|
溫度
|
RT～40℃
|
|
濕度
|
25℃＜85RH％
|
|
可靠性
|
設備平均無故障率≥5000小時；
|
|
檢定標準
|
JJG541-2005
|
