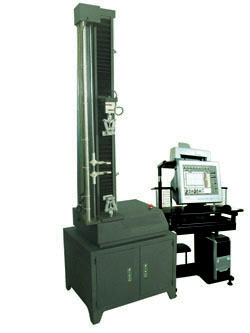

變頻控制材料試驗機(單柱式)

一. 變頻控制材料試驗機主機規格
A.高精度力量傳感器: 0~5000N 20ton。
力量精度在±0.5 %以內。
B.容量分段:全程七檔：× 1，× 2，× 5，× 10，× 20，× 50，× 100%
全程力量最大解析度 1/1000,00
C.動力系統:臺灣交流變頻電機+臺灣變頻器＋臺灣減速機＋T型絲桿＋光桿
直線軸承＋同步帶傳動。
D.控制系統: 采用Pulse Command控制方式使控制更精準
速度控制范圍15~500 mm/min。具有快速粗調與慢速微調功能。
測試后自動回歸原點、自動儲存。
E.數據傳輸方式：RS232傳輸
F.顯示方式:UTM107+WIN-XP測試軟件計算機屏幕顯示。
G.簡潔的全程一檔與精密全程七檔力量線性雙校正系統。
H.豪華測試界面軟件可實現定速度、定位移、定荷重等

加上多階控制模式可滿足普通的測試要求。

I.行走空間900 mm（不含夾具）（標準規格）
J.全程位移: 編碼器1800 P/R，提升4倍精度
采用LINE DRIVE編碼器抗干擾能力極強
位移解析0.001mm。

小變形：金屬引伸計，解析 0.001mm（選配）
K.安全裝置:過載緊急停機裝置、上下行程限定裝置、

自動斷點停機功能。

M．手控方式：可增添手工操作盒。（選購）

二. 變頻控制材料試驗機軟件功能介紹:
A. 測試標準模塊化功能:提供使用者設定所需應用的測試
標準設定，范圍涵蓋GB、ASTM、DIN、JIS、BS…等。測試標準規范。
B. 試品資料:提供使用者設定所有試品數據，一次輸入
數據永久重復使用。并可自行增修公式以提高測試數據契合性。
C. 雙報表編輯:完全開放式使用者編輯報表，供測試者選擇
自己喜好的報表格式（測試程序新增內建EXCEL報表
編輯功能擴展了以往單一專業報表的格局）
D. 各長度、力量單位、顯示位數采用動態互換方式，力量單位T、Kg、N、KN、
g、lb，變形單位mm、cm、inch。
E. 圖形曲線尺度自動最佳化Auto Scale，可使圖形以最佳尺度顯示。并可于測試中實時圖形動態切換。具
有荷重-位移、荷重-時間、位移-時間、應力-應變荷重-2點延伸圖，以及多曲線對比。
F．測試結果可以EXCEL格式的數據形式輸出。
G．測試結束可自動存檔、手動存檔，測試完畢自動求算最大力量、上、下屈服強度、

滯后環法、逐步逼近法、非比例延伸強度、抗拉強度、抗壓強度、任意點定伸長強度、

任意點定負荷延伸、彈性模量、延伸率、剝離區間最大值、最小值、平均值、斷點位移x％

荷重、斷點荷重X％位移、等等。

數據備份：測試數據可保存在任意硬盤分區。
H．多種語言隨機切換：簡體中文、繁體中文、英文。
I．軟件具有歷史測試數據演示功能。

三. 變頻控制材料試驗機附件
A.一年保固書及中文操作說明書各一份。
B. 隨機贈送標準拉力夾具一組（其他夾具選購）。
C.拉力機專用測試軟件一份。
D.品牌電腦一套、彩色打印機一臺

四.變頻控制材料試驗機主要計數指標

A．荷重元：0－5000N區間選配

B．力量解析度：1/10000

C．力量準確度：≤0.5％

D．力量放大倍數：7段自動切換

E．位移解析度：1/1000

F．位移準確度：≤1％

G．金屬引伸計解析度：1/1000

H．金屬引伸計準確度：≤0.5％

I．大變形引伸計準確度：±1mm

J．速度范圍：15－500mm/min（特殊測試速度亦可依客戶需求定制）

K．行走空間：900mm（不含夾持器、特殊測試空間亦可依客戶需求定制）

L．使用電源:∮220V 50HZ。M. 機臺尺寸:約540×640×1500 mm長×寬×高。
P. 機臺重量:約120 kg。
