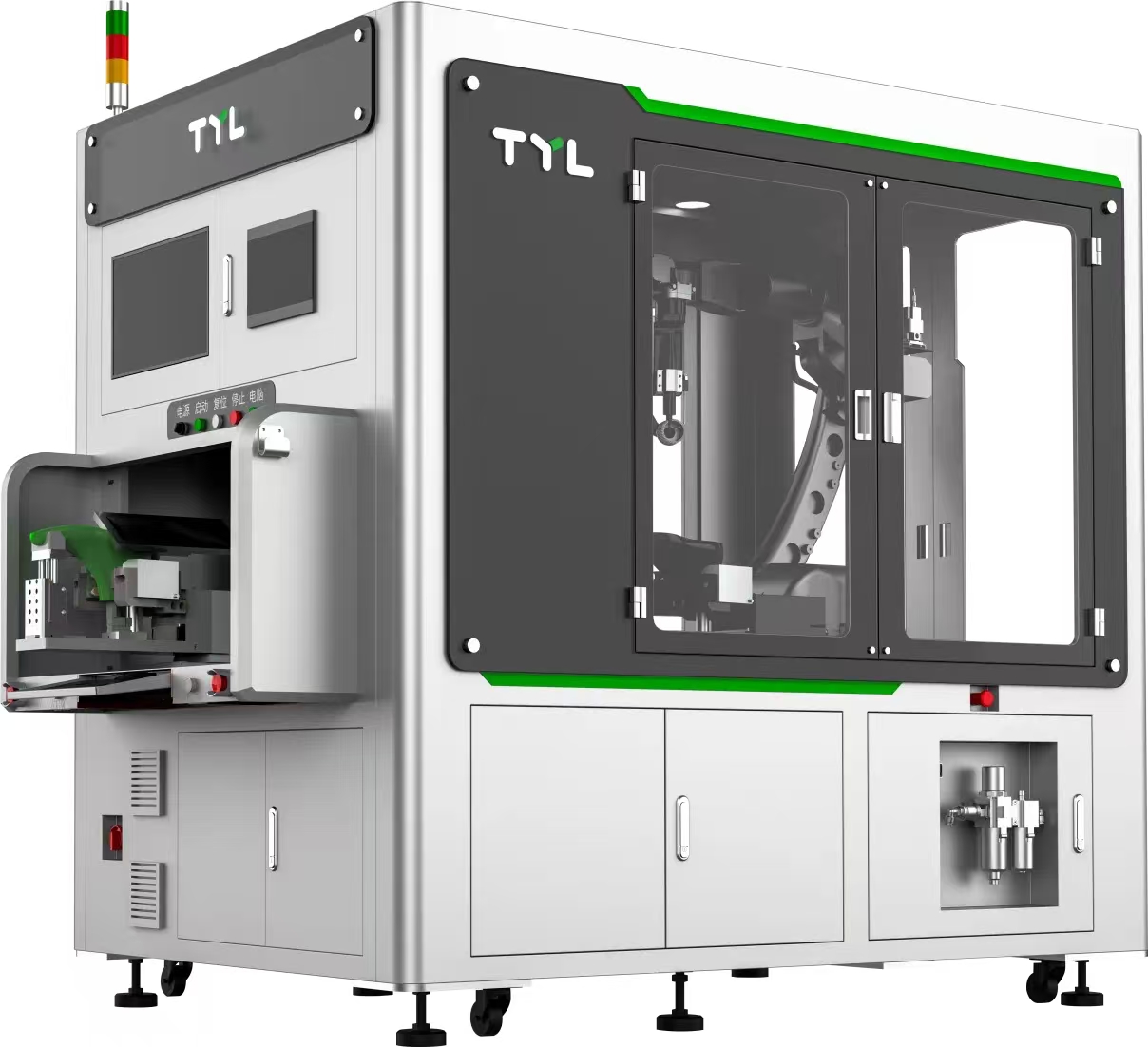

1、采用雙軌道作業，夾爪從上料區自動抓取鞋楦，傳送到掃描區，掃描鞋幫的同時生成打粗軌跡，引導機器人完成打粗工藝。
2、設備采用智能高扭矩減速機，確保在打粗過程中不因受力產生偏差，保證打粗精度可達正負0.5mm。
3、該設備搭配3D視覺系統，通過3D點云處理算法，能快速完成混合類型鞋幫的輪廓識別與軌跡規劃，將本來需要多名熟練技師才能完成的工作，減少到只需要一名普通工人簡單上下料即可，大大的提高打粗效率。
4、設備還搭載吸塵系統，可對接生產空間進行抽風吸塵，保證良好健康的工作環境。
5、無需定制楦頭，適用常規標準楦頭。
設備參數說明Equipment Parameter Description
|
型號
|
Model
|
TYL-2201
|
模組尺寸
|
Dimension
|
(L)2450 x (W)1500 x (H)2200mm
|
打粗精度
|
Accuracy
|
≤±0.5mm
|
|
生產效率
|
Efficiency
|
180雙Pairs/小時Hour
|
工作電壓
|
Voltage
|
380V 50Hz
|
工作氣壓
|
Airpressure
|
0.5~0.7 Mpa
|
總功率
|
Total power
|
4.8KW
|
能效對比Energy Efficiency Comparison
|
項目名稱
|
Project Name
|
傳統線Traditional Line
|
自動線Automatic Line
|
生產效率
|
Production Efficiency
|
60雙Pairs/小時Hour/人Person
|
180雙Pairs/小時Hour/臺Unit
|
用工人數(日產1500雙)
|
Number Of People (1500 Pairs/Day)
|
3 人Person
|
1 人Person
|
合格率
|
Qualification Rate
|
/
|
98%
|
打粗精度
|
Roughing Accuracy
|
≤±1.5mm
|
≤±0.5mm
|
劃線
|
Scribing
|
人工 Person
|
Robots
|
打粗
|
Roughening
|
人工 Person
|
Robots
|
