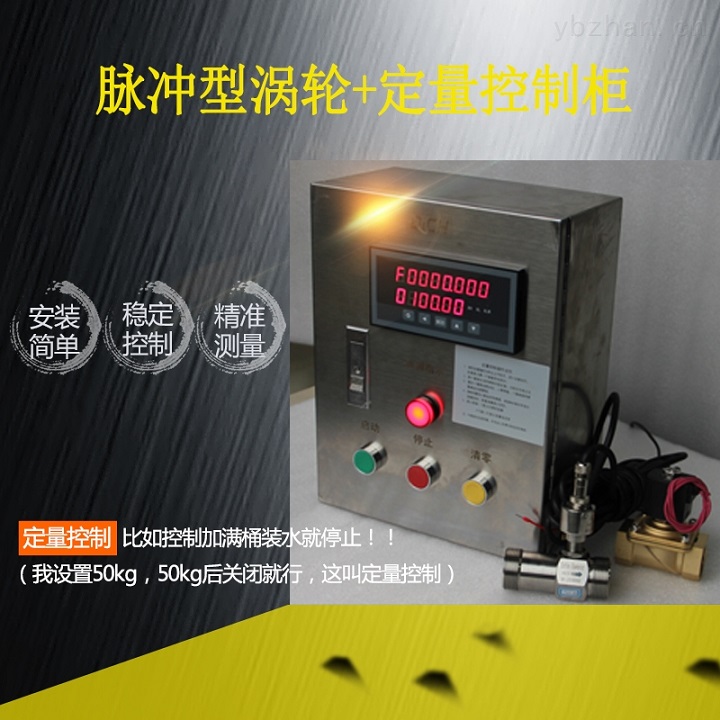

定量加水系統，由智能定量積算儀和流量傳感器組成，流量計反饋給定量控制儀的脈沖或電流信號，當流量累計流量達到設定的數值（定量值），定量控制儀會給電磁閥或水泵一個開關信號，就可以實現對閥門或者水泵的控制。實現對加料的自動和手動控制。該系統精度高，操作簡單，可現場校準。本系統使用和維護簡單，廣泛應用于于化工、食品、飼料行業的定量加水。

一、系統組成：流量傳感器（流量計）＋泵+電磁閥＋定量控制箱

1、流量計直接影響控制的效果，因此基本要求是測量精度越高越好，有信號輸出功能；同時流量計種類較多，要選擇合適的流量計。

2、定量控制箱，控制箱內部器件根據客戶需要定制安裝。

3、斷流設備：可以單獨或同時控制管線的泵和電磁閥、電動閥，輸出有多路時可以進行多路轉換；加電磁閥是因為起到即停即開的作用，有利于控制精度的提高。

二、功能說明：

1、流量傳感器：流量傳感器主要是采集流量信號，反饋給定量控制儀。

2、定量控制箱：主要有定量控制儀表＋電箱組成。

三、電控箱功能說明：

1、定量控制儀：可任意設置所需要加入的水量（定量值）

定量控制儀在接收了計量傳感器的信號后，在其內部完成累計和顯示，同時在控制儀內部設

定好所需要的定量控制值，當定量控制儀顯示的累計數值達到所設定的定量控制值時，定量

控制儀輸出開關量信號。此時利用該開關信號通過配接繼電器或接觸器來控制安裝在管道上

的斷流設備例如閥門等，從而達到定量控制的效果。帶有瞬時流量，累計流量，已加量顯示

功能。

2、恢復按鍵：既在突然斷電或其他原因造成定量控制中途停止時，按恢復鍵可以繼續加入

未完成的定量值。

3、停止按鍵：遇到緊急情況，可按此鍵停止閥門

4、啟動按鍵：每次操作完成后，按此鍵可以將定量值清零，重新開始下一批次操作。

四、定量加水系統產品特點

1、只需要計量傳感器、控制箱和斷流設備組成，結構簡單，成本低；

2、控制箱內的控制線路及組件是根據客戶所需要的計量傳感器和設備量身定制的，信號線

連接簡單，一般只需接傳感器的線和控制箱的線就可以，到現場后一般無需調整，流量計和

斷流設備等均有控制箱內提供電源，只需要給控制箱提供AC220V即可；

3、控制箱面板設有“啟動”、“停止”和“清零”等按紐，并有“狀態指示燈”顯示，因此

顯示直觀，操作簡單、方便、易學；

4、定量控制儀為LED高亮數碼管顯示，適合較遠的距離觀察，液晶顯示就無法遠距離觀察

數據。

五、定量加水系統購買注意事項

1、選擇合適的流量計，流量計相關參數（測量介質、管道口徑、工作壓力和溫度、流量范

圍等）；

2、說明控制的要求，例如每次定量值的大小、控制的頻率、以及其他要求等；

3、選擇斷流設備：如已有斷流設備請告之其工作電源和功率，我們作量身訂制；如需要我

們提供斷流設備也可以；在此我們建議斷流設備請選擇電磁閥或電動閥。
