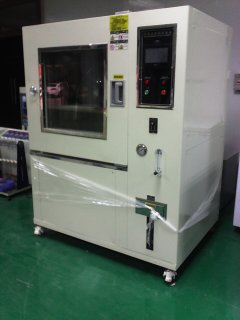

本試驗箱用于各種汽車的零部件、低壓電器、電機、儀器、燈具、電子電器包括有車燈、門鎖、電氣、儀表、防塵套、轉向系統、手機、電腦及家用電器等產品，在儲存、運輸和使用過程中往往會受到砂塵環境的影響。尤其是汽車、電器受砂塵的影響更為顯著  。本設備就是采用人工模擬砂塵環境，來檢驗試品對防塵能力的試驗設備。本設備的基本結構和原理及性能，滿足GJB150~20-86**設備環境試驗方法，低壓電器外殼防護國家標GB2423.37-89的要求和滿足標準GB/T 4942.1－2001內的IP的5點要求。除能夠提供非層流狀的載塵的垂直循環氣流，并對其循環載塵氣流、開、停、自動定時或連續控制，可作：吹塵、降塵、溫度等多種性能測試，是理想的防塵試驗設備。
防塵等級：
[ 項目詳細介紹 ]對于可便攜式、戶外用以及汽車電子均有防塵測試要求，在國際上不論是IEC、MIL或ETSI以及SAE均有制訂相對應的測試要求。
IEC/EN60529防塵分為7個等級(等級0 ~ 等級6)，防塵等級(e.g. IP5X-防塵等級5)
Level 0: 完全無防塵保護
　　Level 1: 可保護避免直徑大于50㎜之異物掉入設備內
　　Level 2: 可保護避免直徑大于12.5㎜之異物掉入設備內
　　Level 3: 可保護避免直徑大于2.5㎜之異物掉入設備內
　　Level 4: 可保護避免直徑大于1.00㎜之異物掉入設備內
　　Level 5: 不能完全防止塵埃進入，但進入的灰塵量不得影響設備的正常運行，不得影響安全
　　Level 6: 完全防塵

一、型號YN-SC-1000

工作室尺寸：1000*1000*1000mm

外形  尺寸:   1600*1240*2100

溫度調節范圍：RT~60℃(可調)

金屬網標準線徑：50um

風速：≥30/s 加大空壓機功率3P

試驗箱篩網標準線徑：75~100um

吹塵周期（間歇控制）可調

滑石粉用量：2kg~4kg/3

門：鋼化玻璃門

控制器：采用可編程控制器（此控制器具備下述多種任意設定控制功能）

吹塵時間（停、吹）h/m/s 可調

循環周期：任意可調

預設試驗時間:0s～999h99m99s 任意可調

通電：斷—通—斷

吹風機：全塑離心風機

電 源；防塵型插座AC220V 16A

總功率 6KW

二：設備使用環境

1 溫度：0℃~35℃

2 相對濕度：∠85%RH

3 周圍無強烈振動、無強烈電磁場影響

4、周圍無高濃度粉塵及腐蝕性物質

5、無陽光直接照射或其他熱源直接輻射

6、周圍無強烈氣流、當周圍空氣需要強制流時、氣流不應直接吹到箱體上

7、試驗箱應該放置平穩，保持水準

8、安裝場地通風良好

9、良好接地

三：結構、材質與特點

1.、試驗箱內殼為304鏡面不銹鋼制成

2、試驗箱外殼為優質冷軋鋼板靜電噴涂

3、吹塵電機為特質不銹鋼殼體，密封性強，噪音低，風速高

4、箱體內殼呈漏斗型，振動周期可調，灰塵自由飛揚落下聚于吹氣孔旁

5、箱門上設有觀察窗，可在吹塵停止時觀察箱內試樣狀態

6 獨特的風道設計，保證箱體產生非層狀的垂直循環氣流技術參數

7．箱內、管道內灰塵濃度為2Kg/m3

四：控制系統

1、配有韓國原裝可編程控制器

2、參數設置簡單，無需進入程式功能表，可直接進入?yún)?shù)功能表即可修改

3、可控制試驗的總時間，吹塵的間歇時間及吹塵的周期

4、溫度采用RKCDC型溫度控制器，可在RT+5~60℃調節，防止箱內試驗灰塵受空氣中的水分影響而潮濕

5、試驗槽和控制柜為一體式，下部安裝腳輪，其他系統為暗藏式，美觀大方

五、安全保護裝置

1、箱內溫度保護，防止控溫失控影響試驗

2、三相電壓欠相，相序保護，防止吹塵風機逆向工作

六、滿足標準

1、IEC-529防塵試驗方法

2、GB4208-93防塵試驗方法

3、GB2423.37-89防塵試驗方法

4、GJB150.12防塵試驗方法
