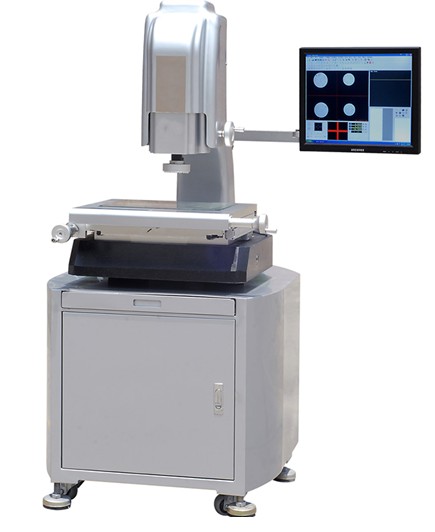

品 質 特 征

u      高精度大理石座高鋼性鑄鋁立柱。

u      精密P級V型導軌，擁有極高的直線性。

u      美國TEO彩色工業級600TV線高清CCD。

u      可程控三杯八區LED表面光，直軸輪廓光（可選配同軸光）。

u      精密光學尺0.0005mm。

u      功能強大的測量軟件，可手動編程測量。

u      選配英國Renisham接觸測頭組。

u      Z軸可以選配電動，全電腦控制。

QS系列產品技術規格

D型：Z軸電動電腦控制 可以自動對焦 測量高度，深度，平面度  T型：選配接觸測頭組

功能：包括三次元、二次元、工具顯微鏡、投影儀的功能。

一、            功能強大的2D/3D測量系統

   ①光學座標系統為基點測量產品的任意二維尺寸。

   ②探針座標系統為基點測量產品的三維空間及二維平面尺寸。

   ③采用相同的座標系統，使用測頭的三維測量可與影像二維混合使用或使用影像的二維平面與三維立體測量完美結合。

全自動編程：光學測量及探針測量可同時在一組編程中混合使用。

基本功能介紹：

1.      提供影像量測工具，可進行基本幾何元素點線圓弧量測

2.      組合元素量測，如角度,,圓心距,圓切線,兩線距，兩線中線,中心點，垂直距離，角平分線,兩線交點等

3.      形位誤差量測，如同心度,真圓度,直線度,平行度等

4.      強大之?dāng)?shù)學運算分析

5.      影像直接經由計算機屏幕顯示觀察直接量測存盤

6.      利用影像工具可快速進行2D輪廓邊界點掃描

7.      量測工件圖形化顯示，圖形可存盤、打印，并可以轉TXT、WORD、EXCEL及AUTOCAD檔案式

8.      提供公差分析，可進行有效之品管檢驗

9.      工件的對象化可直接對對象進行幾何基本運算

10.  兼容于2000, XP操作系統

高級功能介紹：

11.  手動對焦

12.  影像自動捕捉，操作簡便，量測精度高

13.  IUI功能，以盡可能少的時間完成操作

14.  AUTOCAD讀檔，圖形比對

15.  手動同心變倍，同一工件可在不同倍率下量測

16.  工作不必擺正，有座標轉換功能，量測效率高

17.  手動編程測量

18.  SPC功能

19.  靜態量測功能。

20.  工件測量圖片取像功能。

工作不必擺正，有座標轉換功能，量測效率高

量測實際物件時，往往要建立坐標系，座標轉換功能能避免工件擺放費時的麻煩，本軟件能提供坐標的數值化的平移和旋轉

根據加工的需要，有些工件的坐標系是假想坐標系，工件上不能直接找到，而是在工件的某些特征上通過平移和旋轉得到

全自動編程測量

編程檢測功能可以紀錄學習操作者的所有量測流程，并重復執行所有指令，對于大量重復性量測可節省龐大的操作時間 。

SPC量測結構分析模塊功能：

1、  提供均值-極差控制圖（Xbar-R）

2、  提供均值-標準偏差控制圖（Xbar-S）

3、  提供中位數-極差控制圖（Xm-R）

4、  提供單值-移動極差控制圖（X-Rm）

5、  運行圖

6、  工序能力趨勢圖

7、  工序能力分析圖

8、  可支持客戶按自己要求編排工程輸出報表

9、  具有運行記憶功能，可防止斷電等不可抗拒因素造成運行過程中的數據丟失，便可在原基礎上繼續運行。
