1: 【型號】 [LD-50PTP] [正弦波0.5~600Hz]手提電腦系統三軸{垂直(Y軸上下)+水平(X軸左右,(及轉90度)Z軸前后)}
2: 【頻率】 [0.5HZ ~ 600 HZ] [0.50HZ ~ 600.00 HZ(精密度:0.01HZ)在此範圍皆可設定]
3: 【控制模式】 [手提電腦系統控制][50PTP系列:全部功能如下][(控制模式與振動臺體)是禁止做成一體,一起振動的]
[振幅/最大加速度/激振力/時間控制/定加速度/定振幅/調頻/掃頻/可程式/倍頻/對數/半波/全波]
4: 【振動方向】 [三軸:垂直+水平] [2個臺體:垂直(Y軸上下)+水平(X軸左右 或 Z軸前后)+手提電腦系統]
5: 【振動方式】 [控制箱+2個臺體] [三軸:控制箱+2個臺體,垂直(Y軸上下)+水平(X軸或Z軸)+手提電腦系統][可二組(單獨/一起)振動]
6: 【振動波形】 [正弦波] [正弦波-可選擇(半波或全波)],[可二組(單獨/一起)同時做(半波或全波)]
7: 【振動頻率】 [0.50HZ~600.00HZ][國際振動臺:計算公式(1g=9.8m/s2)][加速度(單位g)=0.002*f2(頻率單位HZ)*D(振幅單位mmp-p)]
8: 【最大承重】 [0~100kg] [■0~100kg(0~40HZ能做到)振幅0~5.2mm/(60HZ~600HZ能做到)加速度0~22g,未指定以此機型出貨]
[□0~50kg (0~40HZ能做到)振幅:0~7mm/(60HZ~600HZ能做到)最大加速度:0~25g,(同100kg價挌)]
[□0~150kg(0~40HZ能做到)振幅:0~4mm/(60HZ~600HZ能做到)最大加速度:0~15g,(同100kg價挌)]
9: 【臺面】 [測試/挷帶/夾具孔][臺面:有測試孔/挷帶孔/壓緊夾具孔與包裝夾具架孔(通孔及螺絲孔)/藍色或自指定顏色]
10:【臺體尺寸】 [50*50cm] [■垂直:50*16*50CM ■水平臺體:50*25*50CM ■臺面:500*(6-8)*500mm ■臺底:50*50cm]
[更低更穩定(每少1公分穩定0.5%)][市面目前本司高度最低][(Z11矽綱/200級銅線)中心軸]
[真正解決電磁式(0~40HZ能做到)振幅0~5.2mm/(60HZ~600HZ能做到)加速度0~22g不受影響的技術]
11:【振幅】 [0-5.2mm(p-p)] [可任意調節(真正達到)] [頻率:0.5~40HZ 以振幅主,(真正達到)可做到5mm:不準碰撞情況]
12:【最大加速度】 [0 ~ 22g] [0 ~ 22g (0-220m/s2) 可任意調] [頻率:60~600HZ 以最大加速度為主,(真正達到)可做到22g]
13:【正弦波激振力】 [2200kgf] [■F:為100kg*22g=2200kgf (未指定以此機型出貨)] [推力F=重量*加速度)]
[□F:為 50kg*25g=1250kgf (同100kg價挌)]
[□F:為150kg*15g=2250kgf (同100kg價挌)]
14:【時間控制】 [0秒~135年] [0秒~135年(以秒單位):共可執行時間:循環次數(可設65500次*65000秒=5萬天)(約135年)]
15:【電源電壓】 [AC:220V] [AC:220V±20%/(50/60Hz)] [有:防漏電/防雷擊/防誤動作/防高次諧波..等,設計電路]
16:【電流】 [10（A)] [有:誤動作/碰撞/過流/恢復安全/防漏電/防雷擊/防誤動作/二次諧波/突波..等,設計電路]
17:【振動機功率】 [2.2 KW] [(控制箱與臺體)皆能耐高溫高濕設計,防不良碰撞電流6-10A,能超過10分鍾,自動啟動保護電路]
18:【冷卻方式】 [自然風冷] [溫度: 耐 -40℃~+80℃ ]
19:【溫濕度】 [溫度/濕度] [溫度: 耐 -40℃~+80℃ / 濕度:耐 10%~95% ]
20:【噪音】 [60分貝以內] [噪音: 3m外60分貝以內,是人耳所聽聲音]
21:【電磁場輻射】 [50毫高斯以內] [在1m外臺體量測值,低於50毫高斯內]
22:【震動力】 [震動小於1級內] [任何樓層皆可使用,對建筑物影響不大][振動最大量時,造成地面震動小於1級之內]
23:【臺體可定做】 [可定做尺寸重量] [臺體有7種標準規格][尺寸最大:寬6米*長10M之內皆可][重量最大:0~6000kg之內皆可]
24:【總重量】 [140 kg] [淨重130 kg,此重量只供參考,以實際量測為主]
25:【檢驗報告書】 [免費報告書] [本司免費可附上此臺設備本司檢驗報告書測試項目][有①調頻/掃頻/可程式/倍數/対數A/対數B]
[②頻率/位移/加速度/速度/溫度/濕度/外觀/電壓/噪聲/輸出端頻率/]
26:【振幅/加速度】 [振幅/加速度凋整][附上■各類檢驗標準■(垂直與水平)振幅/加速度凋整方式■簡易振幅調節範圍]
[各產品振動性能的實驗方法][商業標準 比 各種國家試驗標準試驗規程約大2.5倍,可來電詢問]
27:【二組獨立輸出】 [二組獨立輸出] [共有二組獨立輸出][控制箱有二個輸出端可接2個臺體 ]
28:【校驗報告表】 [免費校驗報告表] [本司可免費附上此臺設備出廠校驗報告表]
29:【定加速度】 [定加速度 ±25%] [頻率60~600HZ 以最大加速度為主較準][掃頻:頻率變化加速度不變,可做約有±25%的頻率點誤差]
30:【定振幅】 [定振幅 ±25%] [頻率0.5~40HZ 以振幅為主較準] [掃頻:頻率變化振幅不變,可做約有±25%的頻率點誤差]
31:【精密度】 [可顯示到0.01Hz] [輸出點:量設定值與實際值(誤差±3‰)][輸出點:本司附上輸出點測試連接線]
32:【單組頻率】 [範圍:0.5~600HZ] [可任意設定■頻率0.5~600HZ■時間0秒~135年■振幅0-5.2mm■加速度0~22g■段數程式:無限制]
[如圖1]
33:【掃頻頻率】 [範圍:0.5~600HZ] [可任意設定■頻率0.5~600HZ■時間0秒~135年■振幅0-5.2mm■加速度0~22g■段數程式:無限制]
[市面仿冒的產品] [本司在1994年設計出來的公式:如下(本司1997年已不在使用)][尚有18項缺點,仿冒產品免費提供]

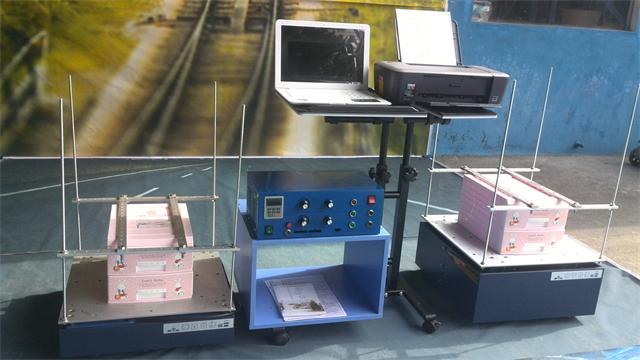

LD-50PTP{正弦波0.5~600Hz}手提電腦系統三軸{垂直(Y軸上下)+水平(X軸左右,(及轉90度)Z軸前后)}吸合電磁式振動臺
[ 50PTP系列功能:振幅/最大加速度/激振力/時間控制/定加速度/定振幅/調頻/掃頻/可程式/倍頻/對數/正弦波(半波或全波) ]
33:【掃頻頻率】 [範圍:0.5~600HZ] {上率頻率速率:[最高設備頻率÷(要設定上限頻率-要設定下限頻率)]×[上限時間,秒為單位]}
{下限頻率速率:[最高設備頻率÷(要設定上限頻率-要設定下限頻率)]×[下限時間,秒為單位]}
[各種變頻器尚有以下4個缺點][仿冒產品:若找不到工廠:本司亦免費(售后/維修)]
[①掃頻啟動頻率:剛開始,設定振幅大時,會碰撞一聲]
[②掃頻啟動頻率:剛開始是從(下限頻率)開始振動,而不是從(0開始的缺點或最低頻率)開始振動]
[③到達B/C/D時(有0.1秒延后)缺點,掃頻頻率來回一次(有0.2秒延后)時間久誤差佷大]
[④如掃頻頻率:本司可解決,設定4小時才走完1次,(10HZ-60HZ-10HZ),只本司有]
33:【掃頻頻率】 [掃頻第一種如圖2][(A=C)與(B=D)可任意設定頻率][(a=c)與(b=d)可任意設定時間][掃頻模式:(A→B→C→)一直重復]
[掃頻第二種如圖3][(A=C)與(B=D)可任意設定頻率][(a=c)與(b=d)可任意設定時間][掃頻模式:(A→B→)一直重復]
[範圍:0.5~600HZ]
34:【可程式頻率】 [範圍:0.5~600HZ] [可任意設定■頻率0.5~600HZ■時間0秒~135年■振幅0-5.2mm■加速度0~22g■段數程式:無限制]
[如圖4]
35:【倍頻頻率】 [範圍:0.5~600HZ] [可任意設定■頻率0.5~600HZ■時間0秒~135年■振幅0-5.2mm■加速度0~22g■段數程式:無限制]
[如圖5]
36:【對數頻率】 [範圍:0.5~600HZ] [可任意設定■頻率0.5~600HZ■時間0秒~135年■振幅0-5.2mm■加速度0~22g■段數程式:無限制]
[(第一種與第二種)正確對數:同掃頻功能][(掃頻頻率是走線性頻率)/對數頻率是走對數頻率]
37:【485通訊接口】 [485通訊接口] [可升級電腦控制機種可升級電腦控制機種]
38:【電腦控制系統】 [含:電腦曲線圖][電腦控制系統:(共包含)①軟件②通迅介面③隔離器④介面卡⑤手提電腦13~14吋⑥打印機A4]
39:【電腦系統功能】 [含:電腦曲線圖][模組系統:可設定無限組自動振動:(調頻/掃頻/可程式/倍頻/對數)各種振動可彼此組合模組試驗]
[可做跳躍頻率:由(定振幅)轉(定加速度)/由(定加速度)轉(定振幅)]
[可單獨:設定①調頻/掃頻/可程式/倍頻/對數各功能②振幅與加速度保存③可設無限組自動振動]
[可看出(頻率/時間)相對曲線圖 ]
[可設定(生產廠資料)與(針對被測產品:公司資料)]
[(研究部或單位)可同時設定幾種模組試驗組合/自動時間/可自動重覆]
[電腦系統功能:可(控制/保存/記錄/復制/打印曲線/出報告...等)]
[可選擇(①控制箱控制)與(②電腦系統功能)]
40:【測量儀】 [另購] [測量儀LD-T1:□振幅:可測試顯示 20mm □最大加速度:可測試顯示 20g]
[位移0.01~19.99mm振幅(峰值p-p)][加速度(最大加速度):0.1~199.9m/s2 (峰值)(約20g)]
[最大加速度=0.002*F(頻率)2*振幅(峰值p-p)(mm） (單位：g)
41:【夾具治具】 [含各種夾具治具] [1993年開始提供:(短橡膠帶與長橡膠帶)(臺體腳杯套與固定膨脹螺絲)]
[2014開始提供:工作桌/特制桌/帶輪]
[2014開始提供:螺桿*4條/鋁壓條4條,用在(包裝箱或可壓制)規則型物品固定上]
[2015開始提供:吊環*4個,用在綁不規則物品固定上]
[2015開始提供:□支撐架*4個□包裝箱鋁合金壓條*4條□90度護板*4個,用在可用夾具物品固定上]
包裝共 5 箱 量 基本配置 量 免費贈送以下配件 量 主要元件名稱 品牌產地 產地 易損壞元件 10年比率表 佔不良%
控制箱包裝*1箱 1 控制箱 1 保險管 10 控制箱(空箱) LongDate 廣州 船形開關 本司 90% 1%
垂直臺體*1箱 1 功率放大器電路 2 臺體腳杯套 8 主控變頻電路 LongDate 廣州 指示燈 本司 90% 1%
水平臺體*1箱 1 主控變頻電路 1 臺體固定膨脹螺絲 8 功率放大器電路 LongDate 廣州 中心軸 客戶 98% 1%
夾具治具*1箱 1 電源線 1 長橡膠帶 2 變頻電路 客戶 95% 1.5%
波形輸出線*1 1 橡膠腳墊 8 短橡膠帶 2 通訊介面及卡 調幅板 客戶 90% 5%
電腦.打印機*1箱 1 包裝防潮濕/雨淋 4 附上各類檢驗標準 1 隔離器 開關功能板 客戶 70% 3%
各項標簽 4 垂直振幅加速度調整方式 1 臺體 LongDate 廣州 連接線拉斷 客戶 98% 1%
保證書 1 水平振幅加速度調整方式 1 中心軸/高溫型 LongDate 廣州 操作不良 客戶 98% 70%
說明書 1 光碟 1 手提電腦 不看說明書 客戶 98% 13%
合格證 1 地線:需求即配 噴墨打印機 其他不良 客戶 70% 3.5%
