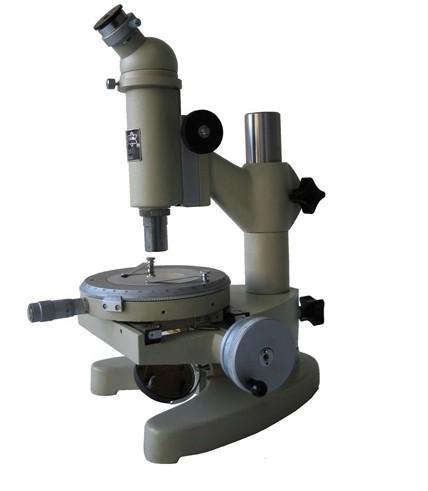

15J測量顯微鏡
用途
測量顯微鏡是光學計量儀器之一種，它的結構簡單，操作方便，適用范圍極廣，用途如下：
1．直角坐標中測定長度，例如測定孔距、基面距離、刻線寬度、鍵槽寬度、狹縫寬度、通孔外圓直徑、電線電纜絕緣皮厚度等。
2．轉動度盤測定角度，例如對刻度盤、樣板、量規、鉆孔模板及幾何形狀復雜的零件進行角度測量。
3．用作觀察顯微鏡，以比較法檢查工作表面光潔度，鑒定冶金工業的礦石標本。檢定印刷照相制版，檢驗紡織纖維等等。
規格
|
物 鏡
|
目 鏡
|
顯微鏡
放大倍數
|
工作距離（mm）
|
視場直徑（mm）
|
|
放大倍數
|
焦距（mm）
|
放大倍數
|
焦距（mm）
|
|
2.5X/0.08
|
43.40
|
10X
|
25.00
|
25X
|
58.84
|
5.6
|
|
10X/0.25
|
17.13
|
100X
|
7.81
|
1.4
|
主要規格
放大倍數：25X、100X
X軸移動測量范圍：50 mm
Y軸移動測量范圍：13 mm
測微器分度值：0.01mm（15JE型 數顯：分度值0.001 mm）
測量臺轉動范圍：不限
測量臺刻度盤分度范圍：0°-360°
測量臺刻度盤之分度值：1°
測量臺刻度盤游標讀數示值：6’
測量精度
儀器示值誤差：±（5+L/15）μm
儀器示值誤差：包括測量誤差與儀器系統誤差
注：測量地點溫度變化（20±3）℃
L-被測件長度（mm）
儀器主要尺寸
測量臺與物鏡間之最大距離：80mm
測量工作臺直徑：120mm
儀器外形尺寸 262×220×325mm
