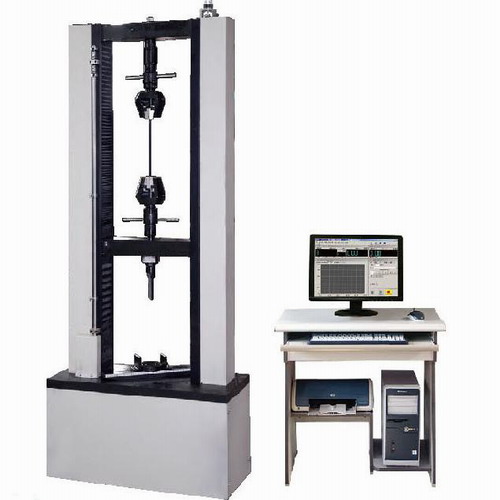

一、玻璃三點彎曲試驗機說明<—xml:namespace prefix = o ns = "urn:schemas-microsoft-com:office:office" />
本試驗機適用于產品中進行300KN以內力值的拉伸、壓縮、彎曲、抗彎、剝離、撕裂、剪切、刺破、低調疲勞等多項力學試驗,可滿足GB、ISO、JIS、ASTM 、DIN、JG、JT、YB、QB、YD、YY、QC、SY、SL、BB、HG等國際標準和行業標準進行試驗和提供數據.有著強大的數控顯示系統和微機控制系統，全液晶數控設定所需參數，曲線，位移，力值能動態顯示在液晶數顯器上，聯接電腦打印機實現全電腦控制并打印標準試驗報告；以windows操作系統使試驗數據曲線動態顯示,試驗數據可以任意刪加,對曲線操作更加簡便.輕松.隨時隨地都可以進行曲線遍歷.疊加.分離.縮放.打印等全電子顯示監控.
二.玻璃三點彎曲試驗機工作原理及性能：
采用伺服電機驅動,伺服電機通過傳動機構帶動移動橫梁上下移動,實現試驗加載過程。本機采用先進的全數字閉環控制系統進行控制及測量，采用計算機進行試驗過程及試驗曲線的動態顯示，并進行數據處理，試驗結束后可通過軟件對曲線放大進行數據再分析編輯。
三、玻璃三點彎曲試驗機主要技術參數:
1、規格：HA
2、精度等級：0.5級
3、最大負荷：50KN、100KN、200KN、300KN(30KN以內力值任意換)；
4、有效測力范圍：0.02/100-100%;
5、試驗力分辨率，最大負荷50萬碼；內外不分檔，且全程分辨率不變。
6、有效試驗寬度：<—xml:namespace prefix = st1 ns = "urn:schemas-microsoft-com:office:smarttags" />520mm
7、有效拉伸空間：800mm
8．試驗速度:0.001~500mm/min
9、速度精度：示值的±0.5%以內；
10、位移測量精度：示值的±0.5%以內；
11、變形測量精度：示值的±0.5%以內；
12、采集感應方式：美國高精度傳感器；
13、控制系統：日本松下全數字交流伺服控制器；
14、軟件測控系統：全數字閉環控制系統，可實現恒應力、恒應變、恒位移、試驗功能
15、試臺升降裝置：快/慢兩種速度控制，可調動；
16、試臺安全保護裝置：軟件自動診斷、電子限位；
17、試臺返回：手動可以最高速度返回試驗初始位置，自動可在試驗結束后自動返回；
18、超載保護：超過最大負荷10%時自動保護；
19、工裝夾具配置：根據用戶產品試樣要求定制；
20、選配裝置：品牌聯想液晶電腦一套；HP彩色噴默打印機一套；
21、電機： 2KW-5KW
22、主機尺寸：1000×680×2450mm；
23、主機重量：約1250kg
三、玻璃三點彎曲試驗機功能特點：
1、 自動清零：計算機接到試驗開始指令后，系統自動清零。
2、 自動返程：試樣斷裂后，自動返回初始位置。
3、 自動換檔：根據負荷的大小，可切換不同的檔位，確保測量精度。
4、 改變速度：本機可根據不同的試樣，任意改變?cè)囼?yàn)速度。
5、 示值校驗：系統可實現力值的準確標定。
6、 控制方法：根據試驗需要可選擇試驗力、試驗速度、位移、應變等試驗方法。
7、 一機多用：配備不同規格的傳感器，可實現一機多用。
8、 曲線遍歷：試驗完成后，可用鼠標任意找出試驗曲線逐點的力值和變形數據并分析。
9、 顯示：數據和曲線試驗過程動態顯示。
10、結果：試驗結果可存取，對數據曲線進行分析。
11、限位：具有程控和機械限位。
12、過載：當負荷超過額定值時自動停機。
