一、概述

????? 總配線架強電入侵告警系統是一套用于監測通信機房強電入侵的實時監測設備。該系統是我公司依據國家信息產業部通訊產品安全防護權威研究機構的研究成果研制而成的，現已通過信息產業部通訊產品防護性能質量監督檢驗中心檢測合格。系統由監控單元、采集器、電流電壓采集探頭、手持定位儀組成。主要功能有，強電入侵檢測、告警等級判斷和告警門限值遠程下載，列告警信號采集，列告警信號線狀態監測，主干通信電纜斷線監測等。系統采用先進的數字濾波技術，通過科學的智能化分析，能及時準確的發現、報告強電入侵事件并通過機房內的監控單元將此信號傳送到監控站。通信機房的維護人員可以在強電入侵配線架的第一時間收到告警，并且對告警事件進行定位，及時趕到現場進行處理。總配線架強電入侵告警系統可廣泛用于城鄉各處的通信機房配線架對強電入侵的監測。

二、 功能和特點

??? 強電入侵告警系統能夠準確監測強電入侵事故，主要功能如下：

1.?實現MDF保安下地告警信號采集功能

??? 每個采集器可對相應的保安下地的告警信號進行監測，實現MDF告警設備的遠程監控。

2.?入侵電壓、入侵電流的實時告警功能

??? 當大于60V電壓入侵通信機房配線架時，采集器在0.1秒內將及時檢測出事件信息，對于超過0.1秒的入侵電流及相應的入侵電壓可根據級別持續時間產生報警或繼續監測。

3.?對入侵電流的電流強度、頻率及電流作用時間進行檢測

??? 當發生強電入侵時，系統可以對入侵電流強度、頻率及電流作用時間進行測量。并在監控單元上進行中文顯示。

4.當外線主干電纜發生被盜、斷線等情況時，監控單元和監控中心可以聲光報警。

5.準確區分瞬碰入侵和PTC保護兩種入侵狀態。

?? 系統可將瞬碰入侵與PTC保護這兩種表面現象相同的入侵區分開，大大提高了維護人員的工作效率。

6.系統自檢功能

??? 可以隨時由監控站或監控中心通過發送命令的方式進行系統自檢（包括探頭、列信號線、環網自檢）。

7.實現遠程監控（422、MODEM）

?? 對區域內的通信機房配線架強電入侵信息實現集中監控，還可以通過監控單元或監控中心對下屬的采集器進行遠程探頭自檢控制、遠程設置系統參數以及獲取各采集器的信息。

8.發生入侵告警后，告警事件的自動登記功能

?? 每次發生強電入侵告警后，系統都會自動記錄下告警詳細信息。

9.靈活的通信接口功能

?? 監控模塊具有RS485和RS232接口，可以通過各種連接方式靈活組網。

10.?實現了告警信息監控單元和監控中心的聲光顯示功能

11.?? 采用手持儀可精確定位。

三、技術特性和參數

• 檢測環適用電纜：1200對以下通信電纜
• 工頻入侵電流檢測靈敏度：＞30mA
• 采集器響應時間：≤100ms
• 監控系統自檢周期：1~24小時可設置
• 監控單元下掛采集器數：≤126
• 監控單元容量：126×1200＝15.12萬線
• 輔助電源：DC48V±10%
• 頻率監測范圍45~55Hz
• 工作環境：-10-50℃，濕度20-80%
• 告警方式：緊急告警、重要告警、一般告警、瞬碰告警
• 告警性能：對大于200mA的工頻電流，能及時發現，根據持續時間、變化產生相應的告警。
• 手持儀性能：手持儀可以指示60V以上工頻電壓及200mA以上工頻電流。

1） 電氣指標

2） 測量指標

3） 監測單元通信接口指標

4） EMC指標

5） 機械指標

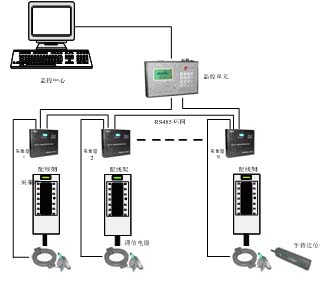

五、總體結構

• YQK-10監控單元
• YQC-10監控綜合采集器
• YQT-10檢測環
• YQS-10手持儀
