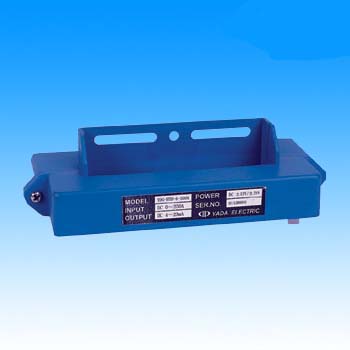

YDG－HSD－6－□A型電流傳感器

????型號描述及參數

????性能指標

■ 過載能力：2倍連續、20倍1秒

■ 準確度：＜1.0%1N

■ 線性度：優于0.2%

■ 失調電壓：小于±20mV

■ 溫度漂移：優于±100ppm/℃

■ 反應時間：小于10μs

■ 頻率特性：0～10kHz

■ 工頻耐壓：AC2kV/min.1mA

■ 工作環境：0～45℃

■ 工作電源：±12V～±15V，＋12V，＋15V

■ 電源耗電：≤30mA

■ 阻燃特性：UL94－V0

■ 保護：內置電源浪涌、極性反接保護

■ 執行標準：QB/44160017 113－2002

■ 外殼材料：阻燃塑料(藍色)

■ 隔離：輸入/輸出隔離

■ 結構：引腳接線

????引腳接線

??1、正工作電源端

??2、負工作電源端

? 3、測量輸出端

? 4、公共接地端

??? 注意事項

• 工作電源、輸出端必須正確連接，不能錯接
• 對于兩個電位器，請不要隨意調整，若需調校，用小螺絲刀慢慢旋轉至所需精度即可
• 原邊母線的溫度不應超過60℃
• 當電流母線填滿原邊穿線孔時，獲得最佳的測量精度
• 使用環境應無導電塵埃和無腐蝕金屬和破壞絕緣的氣體存在，海拔高度小于2500米
• 測直流電流時，電流方向與產品外殼上所標的箭頭同向時，才能得到正向輸出
• 選型時，請特別注意輸入線的線徑及外形尺寸，以選擇能滿足要求的產品。

????外形尺寸
