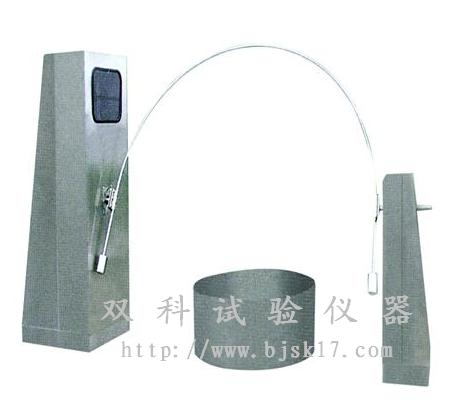

產品用途：擺管淋雨試驗機主要用于考核電子、電工產品外殼、密封件在水試驗后,或者在試驗期間是否能保證該設備及元器件良好的工作性能狀態,同時檢測產品在運輸過程或使用中可能受到侵水的影響,為產品技術標準提供可靠依據。

型號 BG-06      擺管半徑0.6M
型號 BG-08      擺管半徑0.8M
型號 BG-10      擺管半徑1.0M
型號 BG-12      擺管半徑1.2M

一、技術參數:
1.擺管噴水孔直徑：ø0.4mm
2.擺管擺角幅度:  ±45°、60°、135°、150°
3.擺管噴水角度:  ±60°、±180°
4.擺管半徑：R600、R800、R1000、R1200
5.擺管速度：無級調速
6.淋雨水壓：80～100KPa（可調節）
7.水流量: 10±5%/min（可調節）
8.試驗臺尺寸：ø600mm
9.試驗臺轉速：1r/min
10.噴淋用水：潔凈的軟質自來水
11.電源要求：AC380（±10%）V/50HZ  三相五線制.

二、裝置結構: 設備是由擺管支架、擺管傳動、工作旋轉臺、電氣控制四部分組成,其中支架、回轉臺防護罩、控制臺采用SUS304不銹鋼發紋板制作;

三、工作原理:
1.擺管擺動：通過步進電機、PLC（進口件）驅動減速器、通過可編程邏輯控制器設定自動完成;
2.工作臺旋轉：電機帶動渦輪減速旋轉,從而達到工作臺旋轉速度;
3.噴嘴：根據試件的大小,決定擺管的彎曲半徑。噴嘴為可拆式專用噴嘴,噴孔可根據標準要求的孔徑隨時更換,以使射出的水滴均勻流量充足;
4.水道：敞開式擺管淋雨須考慮排水,在土建時就應考慮以能迅速排放不積水為佳,另需配備相當容量的貯水池以供應試驗所需;

四、擺管淋雨試驗機符合標準:  嚴格參照GB/T2423.38-2005、GB/T4942.2-93、GB/T4208-2008、GB4706、GB7000等相關標準設計制造;

五、服務承諾：免費送貨上門,在對該設備安裝調試結束后,在用戶現場對相關技術人員免費做相應的操作培訓,人數不限。
