擠壓測試時：被試電池在兩個平面被擠壓，通過臺鉗或活塞直徑為32mm液壓臂施加約13KN的擠壓力。擠壓持續至液壓裝置上壓力表讀數到達17.2MPa,一旦達到最大壓力，就解除擠壓。對圓柱形電池，擠壓電池的長軸應與擠壓裝置的擠壓平面平行，對棱柱形電池，壓力應施加于垂直于它的長軸的兩個軸向中的一個，然后再擠壓另一軸向，對扣式電池，擠壓其平面。每個被試電池只擠壓一次。

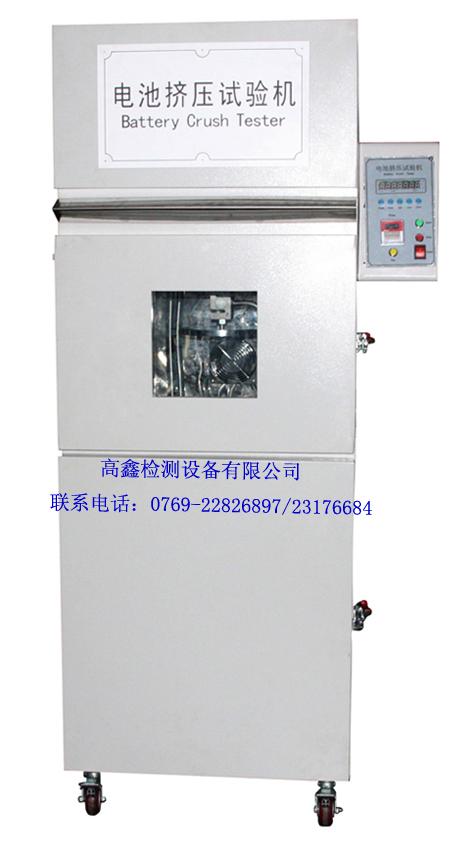

產品名稱：動力電池擠壓試驗機、電池耐擠壓試驗機
產品型號：GX-5067
?試驗方法說明：
?擠壓測試時：被試電池在兩個平面被擠壓，通過臺鉗或活塞直徑為32mm液壓臂施加約13KN的擠壓力
?擠壓持續至液壓裝置上壓力表讀數到達17.2MPa,一旦達到最大壓力，就解除擠壓。
對圓柱形電池，擠壓電池的長軸應與擠壓裝置的擠壓平面平行，對棱柱形電池，壓力應施加于垂直于它的長軸的兩個軸向中的一個，然后再擠壓另一軸向，對扣式電池，擠壓其平面。每個被試電池只擠壓一次。
用戶能夠通過：
1、數碼顯示調節試驗力量值；
2、可設定在擠壓力量值達到后力量的施加時間，及實現擠壓板的迅速撤移；
?動力電池擠壓試驗機、電池耐擠壓試驗機


液壓系統

1?? 采用國產優質油泵；
2?? 大功率電機：380V, 50~60Hz；
3?? 油缸行程：300mm；?
4?? 輔助件：減壓調速閥，電磁換向閥，過濾器，溢流閥等。
支持測控系統
1?? 機架材料：鍍鉻高性能高碳鋼；
2?? 試驗機架行程：300mm；
3?? 保護傳感器：限位磁性開關；
4?? 運行方式：恒定運行。
箱體結構
1?? 箱體材料：內箱不銹鋼板材質，外箱冷軋鋼板烤漆；
2?? 觀察窗：? 矩形夾膠鋼化玻璃觀察窗；
3?? 排風機：?? Ф120mm? 30W，并預留排風管接口；
安全保護措施
1?? 安全可靠的接地保護
2?? 行程限位保護
3?? 過流保護
4?? 過載保護
設備使用條件
1?? 環境溫度：25±5℃
2?? 環境濕度：≤65±5%R.H
3? 數顯鋼針直線下行速度輸出
?

包裝及運輸：按GB/T13384-1999標準包裝，委托貨運公司送貨上門。運費由供方承擔，但不負責裝卸費用。

動力電池擠壓試驗機、電池耐擠壓試驗機


主要技術指標：
機箱材質： ?內箱不銹鋼， 外箱：冷軋鋼板烤漆
工作電壓： ?交流380V 50Hz;
最大行程：?300mm
最大貫穿力： ?2TON
動力方式：?液壓
工作油壓： ?10Mpa
采樣類型： ?限位傳感器
測試孔：?箱體左右兩側面各開一30MM的孔并附硅膠塞
觀察窗：?矩形夾膠鋼化玻璃觀察窗, 尺寸：300*300mm
力量傳感：?高精度傳感器傳感
顯示壓力精度：?±10.0kg， 分辨率：1/10000
延時功能：?0~60 分鐘
照明設計：?箱內裝亮度照明設計
上、下壓板：?方形，尺寸：400*400mm
目擊試驗安全防爆隔離試驗平臺(柜/箱) ?鋼化玻璃、不銹鋼、風扇排風
體? 積(L*W*H)mm:?620*800*1800mm

動力電池擠壓試驗機、電池耐擠壓試驗機

設備主要部件設計規格
１　電氣部分(功能、實現方式)
控制線路：用于控制傳感器工作，提供閉合回路反應；
????????? 行程開關，解讀行程傳感器輸出信號；
?限值行程超量，提供對油缸的保護；
傳感器：計算針刺行程與直線速度，以脈沖信號計算；
液壓站：提供穩定壓力與可變速度的動力源，高功率電機、國產優質泵提供穩定輸出
??????? 溢流閥、電磁換向閥，減壓閥提供可變速動力
２　機械部分
機架部分：鍍鉻高性能高碳鋼構成傳動支撐2大部分，試驗行程：300mm；
電池擠壓試驗機、鋰電池擠壓試驗機、電腦型電池擠壓試驗機
控制方式：
1.自主研發單片機控制，可顯示最大力值，或設定力值測試，測試時間可任意設定，數位顯示方便記錄試驗數據；
2、完整顯示測試壓力值，方便了解每個試驗進程；
3、高精度壓力傳感器，實現閉合回路自動化控制；

擠壓測試標準配置:試驗機主機一臺，標準電池擠壓板兩塊，附壓力CNAS計量報告1份

動力電池擠壓試驗機、電池耐擠壓試驗機

安裝調試及驗收
A．需方應根據供方要求提供設備安裝所需的外部條件要求，并負責將設備就位，相應其它部件、附件處于可安裝狀態。
B.供方負責在需方所在地進行現場安裝調試，并提供安裝調試記錄，安裝調試完成后，由供需雙方人員在調試驗收報告上簽字認可。
售后服務承諾(保固說明)
??? 用戶的滿意是我們的服務宗旨,完善的售后服務使您解除一切后顧之憂,我們堅信一個好的企業賣出去的不僅僅是一個好的產品,更重要的是良好的服務。
1. 一年保修，終身服務；
2. 免費安裝、調試、培訓；
3. 8小時內為用戶提供售后服務方案；如需上門服務，48-72小時內即可趕赴現場維護
備 注:
1)全機連零件保修壹年(人為損壞及耗材除外)
2)免費調試至正常運行
3)終身維護(收回差旅費,零件費)
4)產品驗收方式以規格書配置及參數驗收
5)未付清貨款機器所有權仍屬“高鑫”所有
6)隨機均附帶儀器操作說明書、產品保修卡1份

東莞市高鑫檢測設備有限公司專業生產:材料力學試驗設備、紙品/包裝類試驗設備、電池類試驗設備、環境試驗設備、皮革類試驗設備、鞋類試驗設備、橡膠/塑膠類測試設備。
