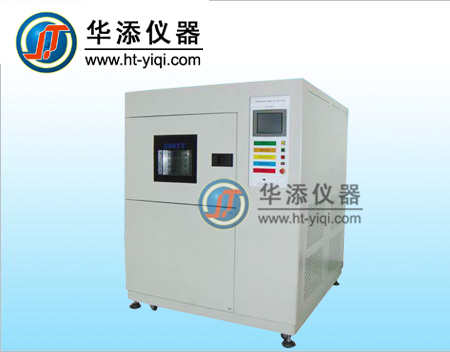

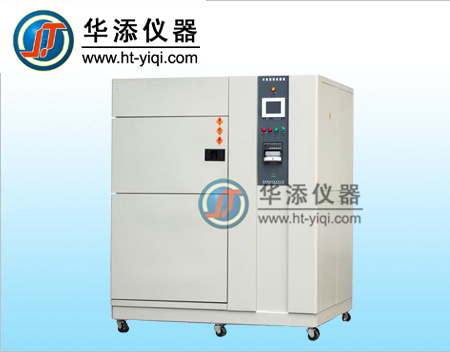

可程式冷熱沖擊試驗機(三槽式)：蓄熱式冷熱沖擊不需要使用液態氣體（LN2,LCO2）輔助降溫，待測物完全靜止測試方式是當前電子部品測試用、研究用、以及半導體生產線大量篩選用，可大量節省耗材測試費用。操作快捷、高信賴，是本公司經多年潛心、傾力研究，幵發高性能試驗機，提供您長期可靠的測試工具。
可程式冷熱沖擊試驗機(三槽式)特點:

■ TS系列特點介紹
· 試料槽完全靜止，可由測試孔外加負載配線。
· 蓄熱方式可避免使用者職業傷害。（注：液態氣體所產生廢氣，吸入肺部致使肺部氣量減少，而產生工作倦怠，集中力降低）。
· 采用觸控式彩色液晶顯示人機介面控制器，操作簡單、學習容易。
· 溫度制禦精度高，全部採用PID自動演算制禦。
· 可選擇始動位置，高溫或低溫開始循環。
· 具有預約起動功能。
· 可設定循環次數及自動除霜。
· 可選擇二槽或三槽循環。
· 運轉狀態顯示。
· 有異常或故障顯示及排除方法說明。








觸控式彩色液晶顯示示控制器特點介紹
■ 人機介面操作簡單　容易學習
· 可選擇中文或英文TFT 10.4寸彩色液晶顯示,螢幕觸控式畫面,操作簡單,程式編輯容易。
· 工業用電腦,附3.5"磁碟機及圖控式軟體．
■ 創新的圖控式螢幕顯示功能
· 可顯示完整的系統操作狀況、執行及設定程式曲線。
· 運轉中發生異常狀況，螢幕上即刻自動顯示故障原因及提供圖形顯示排除方法。
■ S-7700 控制器規格
◇型號規格及主要技術參數

控制系統 10.4"TFT液晶顯示器, 工業用電腦,附3.5"磁碟機
記憶容量 最大100 組程式, 循環次數9999次.
設定范圍 高溫槽:60~200℃
低溫槽:-65~-10℃
時間設定: 0~99小時 59 分

溫度設定功能 測試槽: 恒溫曝露溫度設定
高溫槽: 預熱溫度設定
低溫槽: 預冷溫度設定/除霜溫定設定
輸入信號 T type熱電偶傳感器
控制方式 P.I.D. 控制
通訊功能 網路卡,RS-232
停電記憶 停電后資料記憶可達六個月
其他功能 待機及循環功能
上下限溫度警報
資料鎖定功能
熱開機功能
溫度自動補償調整
自動除霜裝置程式記憶選擇中英文切換顯示



顯示畫面 模式設定 溫度設定

曲線設定 故障表示 輔助設定

■ 規格
型號　MODEL TS-72A 408S 800S 150L 225L 408L 800L 225R
系統 平衡調溫調濕控制系統
溫度范圍 高溫槽 +60℃~200℃ +60℃~+200℃ +60℃~+200℃
低溫槽 -55℃~-10℃ -65℃~-10℃ -70℃~-10℃
  0℃~200℃約需25分鐘 0℃~200℃約需25分鐘 0℃~200℃約需25分鐘
降溫時間 0℃~-65℃約需70分鐘 0℃~-65℃約需60分鐘 0℃~-75℃約需75分鐘
復歸時間 -40℃~+150℃ 約需5分鐘 -55℃~+150℃ 約需5分鐘 -65℃~+150℃ 約需5分鐘
內箱尺寸cm 45x40
x40 60x50
x50 70x60
x60 80x80
x75 45x40
x40 60x50
x50 45x40
x40 60x50x50
外箱尺寸cm 165x196
x145 190x207
x160 200x230
x210 210x240
x220 165x196
x145 190x207
x160 165x196
x145 190x207x160
溫度穩定度 ±2℃
內箱材質 不銹鋼一級鏡面光板(SUS 304)
外箱材質 不銹鋼霧面線條處理(SUS 304)
保溫材質 玻璃棉
冷凍系統 全密閉式或半密閉式壓縮機
控制器 TFT 液晶顯示器,觸控式面板輸入
保護裝置 無熔絲開關，壓縮機過載保護開關，冷媒高壓保護開關，陶瓷保險絲，電磁開關，故障警告系統，警報器
配 件 上下可調隔層板兩片，測試孔Φ50mm


試品重量 (kg) 5 5 10 15 5 5 2.5 5
重量 (kg) 1000 1550 1680 1900 1200 1750 1300 1890
電 源 AC 3ψ 220V±10%50/60Hz; AC 3ψ380V/415V±10% 50/60Hz




格柵式隔板

TS-72A 溫度記錄器
