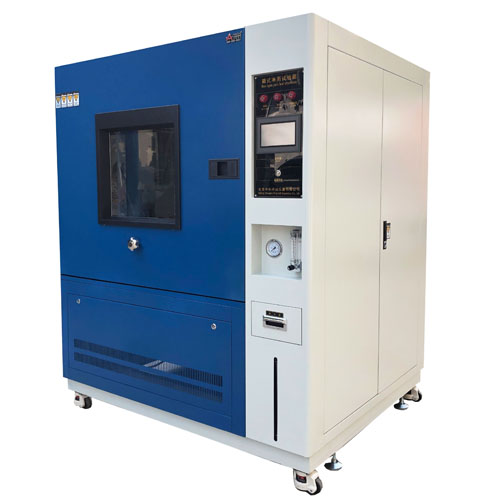

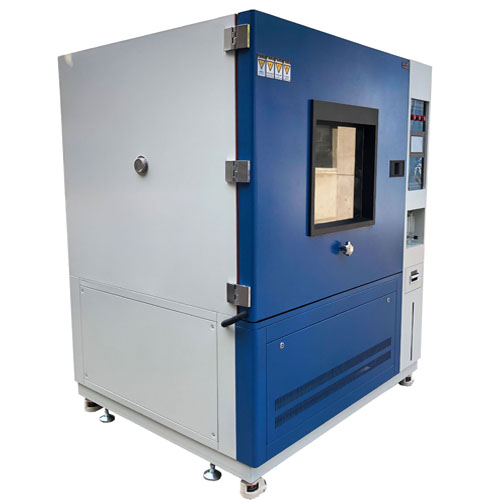

產品用途: 淋雨試驗箱主要是提供各種水霧試驗環境，用于汽車燈具防水性和可靠性鑒定，該設備滿足GB/T10485-2007 標準和GB 11564-2008 機動車回復反射器的試驗要求。

一.技術參數:
1. 型號：LX—010
2. 工作室尺寸D×W×H:1200×1100×1100
3. SUS 304不銹鋼材質；
4. 旋管轉臂長度：500mm
5. 噴管直徑：φ16mm
6. 噴孔直徑：φ1.2mm
7. 噴孔個數：40
8. 噴孔間距：12.5mm
9. 旋管轉速：23轉/分
10. 旋管角度：360°旋轉
11. 旋管噴水水壓：98kpa可調
12. 旋管水流量：25.4L/min可調
13. 樣品架轉速：1--4 r /min可調
14. 擺管半徑：R400㎜  R200㎜
15. 試驗臺面尺寸：φ300㎜（可根據客戶需要設計）
16. 擺管噴水孔徑：φ0.8㎜  φ0.4㎜
17. 擺管孔間距離：50mm
18. 擺管噴水孔數量：R400㎜-25個  R200㎜-12個
19. 擺管擺幅：±60°、±90°、±180°（理論值）可調
20. 每孔平均水流速度：φ0.4㎜--0.07L/min   φ0.8㎜--0.6L/min
21. 設備電源：AC380V
22. 試驗箱配DC12～36v、30A直流穩壓電源，六組電源接線端子，可單獨控制
23. 水壓控制：流量計

二.箱體結構:
1. 箱式淋雨試驗設備選用優質不銹鋼材料加工成型。設備由箱體、擺管支架、擺管傳動機構、旋管傳動機構、工作旋轉臺、電氣控制部分組成。其中箱體、旋轉臺防護罩、控制箱體采用1.5mmSUS304不銹鋼發紋板制作。擺管立柱內部采用槽鋼焊接，保證在擺管擺動時不晃動；設備的旋轉臺樣品架、法蘭、接嘴及其它附件配件均為不銹鋼材料制作。

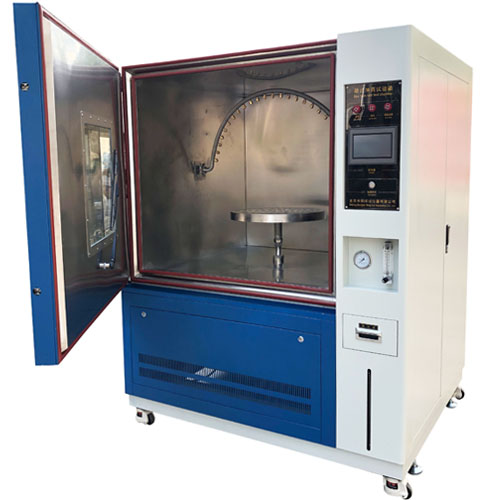

2. 設備設計安裝一套直徑800㎜的擺管，擺管由不銹鋼管彎制，可以作往返擺動，同時將控制在一定流量和壓力的水通過擺管上的噴嘴噴出，對試驗樣品進行水試驗。擺管擺動的傳動裝置設計合理，制作精密，維護方便。擺管擺動由先進的步進電機完成，轉動頻率和角度及轉盤的轉速由可編程液晶控制器自動控制，操作簡單。樣品架轉臺采用可升降裝置，呈水平方向360度旋轉。整臺設備設計合理，經久耐用。設備在符合國家標準的前提下，各方面性能都穩定的基礎上更具備實用性和便于控制。
3. 設備配備了一套相當容量的貯水設備以供應試驗所需擺管及旋管噴水之用。吸水電機將水箱中的水壓入管道，通過調節泄壓水閥，保持規定的流量和壓力從擺管的噴嘴噴出。如果試驗用水可以部分采用循環使用，那么經噴嘴噴出的水經過過濾之后可以回到貯水箱中重復使用。如果試驗用水不可以循環使用，實驗室必須考慮排水，使試驗用水迅速排放，以不積水為佳。
4. 設備配備了一套10A六組供電系統和電源，可以做點燈試驗，點燈試驗時間可以循環設定。

三.控制系統:
1. 本套箱式淋雨設備采用可編程液晶控制器控制擺管的擺動角度、擺動頻率、轉臺的轉速、選擇旋管和擺管、樣品通斷電，及時間循環設定，有效保證試驗按標準運行；控制系統配備施耐德執行元器件；
2. 擺管、旋管和轉臺分別獨立的控制系統，擺管和旋管在電路控制上有互鎖系統，選擇擺管則旋管無法啟動，選擇旋管則擺管無法啟動；
3. 時間設定分別控制幾個獨立的系統；
4. 試驗箱配DC12～36v、10A直流穩壓電源，六組電源接線端子，可單獨控制；
5. 進口執行元器件；
6. 無熔絲保護開關；
7. 過載、漏電、全護套式接線端子，具有自動關機等保護；

四.設備使用條件:
1. 溫度范圍：15~35℃；
2. 相對濕度：25%~75%；
3. 大氣壓力：86~106KPa（860~1060mbar）
4. 電源要求：AC380（ ±10%）V/50HZ   三相五線制
5. 預裝容量：4KW

免費送貨上門，在對該設備安裝調試結束后，在用戶現場對相關技術人員免費做相應的基本操作培訓，人數不限。
