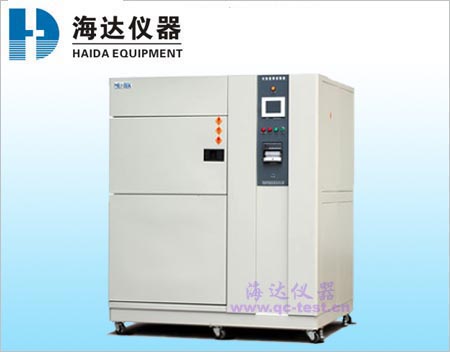

冷熱沖擊試驗儀 產品用途:

冷熱沖擊試驗儀， 用來測試復合材料及材料結構，在瞬間下經及高溫及極低溫的連續環境下所能忍受的程度，即以在最短時間內試驗其因熱脹冷縮所引起的化學變化或物理傷害。適用的對象包括金屬、塑料、橡膠、電子...等材料，可作為其產品改進的依據或參考。

冷熱沖擊試驗儀 產品特點:

完美的造型升級，操作簡單之面板接口。

采用日制原裝進口彩色觸控LCD中/英文微電腦溫度控制器。

立式三箱結構，高低溫箱循環過程自動控制，停留及轉換時間可調，不銹鋼內膽，多形式記錄，設有多重安全保護措施及裝置。

完善的保護報警功能：當出現短路、漏電、工作室超溫；壓縮機超壓、過載、油壓、斷水等異常狀況時，熒幕上即刻自動顯示故障原因及提供排除方法，并當發現輸入電壓不穩時，具有緊急停機裝置，冷熱沖擊結構移動時間在10秒內。

冷熱沖擊溫度恢復時間在5分鐘內，可符合MTL,IEC,JIS,GJB等規范。

可擴充設備：

溫度記錄器

Ln2 快速降溫控制系統

RS-232 通信接口裝置，可與個人計算機同時進行局域網絡聯機監控及記錄。

冷熱沖擊試驗儀 功能模塊：

此設備分為高溫區、低溫區及測試區三部分，采用獨特的斷熱結構及蓄熱、蓄冷效果，采用冷熱風路切換方式導入試品中，做冷熱沖擊測試.

采用原裝日制微電腦大型液晶（320*240dots）中英文顯示控制系統。

高程式記憶容量，可設定儲存100組程式，最大循環設定9999cycles,每段時間最大設定999Hrs59Mins.

具有RS-232C通信介面裝置，可與電腦連線控制/編輯/記錄及十組動態鏈接（TIMER SINGAL RELAY）,使用便捷。執行冷熱沖擊條件時，可選擇2 Zone 或3 Zone之功能。

具備全自動，高精度系統，任一機件動作，完全由P.L.C鎖定處理。

機件故障時，配自動線路及警示訊號，發現輸入電壓不穩定時，具有緊急停機裝置。

冷熱沖擊試驗儀 主要技術參數：

內箱尺寸：36×35×40

外箱尺寸：151×182×142

試驗方式：氣動風門切換2溫室或3溫室方式

高溫室預熱溫度范圍：+60~+200℃

升溫速率：+60→+200℃約20分鐘

低溫室預冷溫度范圍：-78→0℃

降溫速率：+20→-75℃ 約70分鐘

試驗室溫度偏差：±2℃

溫度范圍：A:-40℃~+150℃，B:-55℃~150℃，C:-65℃~+150℃

溫度恢復時間：5分鐘以內

試樣擱架承載能力：30Kg

試樣重量：5 Kg

材質：外殼防銹處理冷軋鋼板(噴塑)或不銹鋼板（SUS304）；內體為不銹鋼板(SUS304) ，絕熱材料為聚氨酯泡沫和玻璃纖維

冷熱沖擊試驗儀 一、高溫室

加熱器：鎳鉻合金電加熱器

風機：高溫、環境溫度曝露時共用離心風機，預熱用軸流風機

冷熱沖擊試驗儀 二、低溫室

加熱器、冷卻器：鎳鉻合金電加熱、翅片式冷卻器、蓄冷器

風機：離心風機

冷熱沖擊試驗儀 三、驅動裝置

氣動氣缸：高溫、環境溫度、低溫曝露時的各個風門驅動用

空氣壓縮機：提供驅動氣動風門的壓縮空氣（選件）

四、制冷機組

制冷方式：機械壓縮二元復迭制冷

制冷壓縮機：半封閉活塞式

制冷劑：23/R404 環保型

冷凝器：不銹鋼釬焊板式換熱器

五、控制器

操作界面：6" 彩色液晶顯示觸摸屏，中文菜單提示

程序記憶容量：100 組用戶程序（可自行編制，修改）

設定指標范圍：時間：1分鐘~99小時59分鐘，循環：1~999循環

分辨率：溫度：0.01 ℃，時間： 1 分鐘

輸入：T型熱電偶

控制方法：PID控制

附屬功能：定時器、超溫保護、傳感器上下風選擇、停電保護、報警記錄、試驗曲線記錄、試驗暫停、程序運行時間顯示

電源：AC380±10％V 50±0.5Hz，三相四線+保護地線

功率（kw）：20，21，22

冷卻循環水：水壓：0.2~0.4MPa,水溫：≤30℃

壓縮空氣：0.5~0.7MPa

標準配置：試驗箱狀態表示燈,累時器1個,引線孔(25×100mm長圓型孔箱體左側面)1個,腳輪6個,調整腳4個

安全裝置：漏電斷路器,試驗室溫度過高、過低保護器（控制器內置），試驗室溫度過高、過低保護器，排氣閥，試樣電源控制端子（觸點容量：交流250伏6安培），高、低溫室超溫保護開關，高、低溫室超溫保護（控制器內置），壓縮機超壓、過熱保護，斷水繼電器，風機熱繼電器、電動機溫度開關、電動機反轉防止繼電器，壓縮空氣壓力開關，保險絲，外部報警端子（觸點容量：交250伏2安倍）
